CQM3L 塑殼漏電斷路器
1 適用范圍
CQM3L 系列漏電斷路器(以下簡稱斷路器)， 是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz/60Hz， 額定工作電壓400V， 額定電流至800A的電路中作不頻繁轉換及電動機保護之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時，可對人提供間接接觸保護，還可以對過電流保護不能檢測出的長期存在的接地故障可能引起火災危險提供保護。在其它保護裝置失靈時，額定剩余動作電流為30mA的CQM3L斷路器可對人提供直接接觸附加保護。

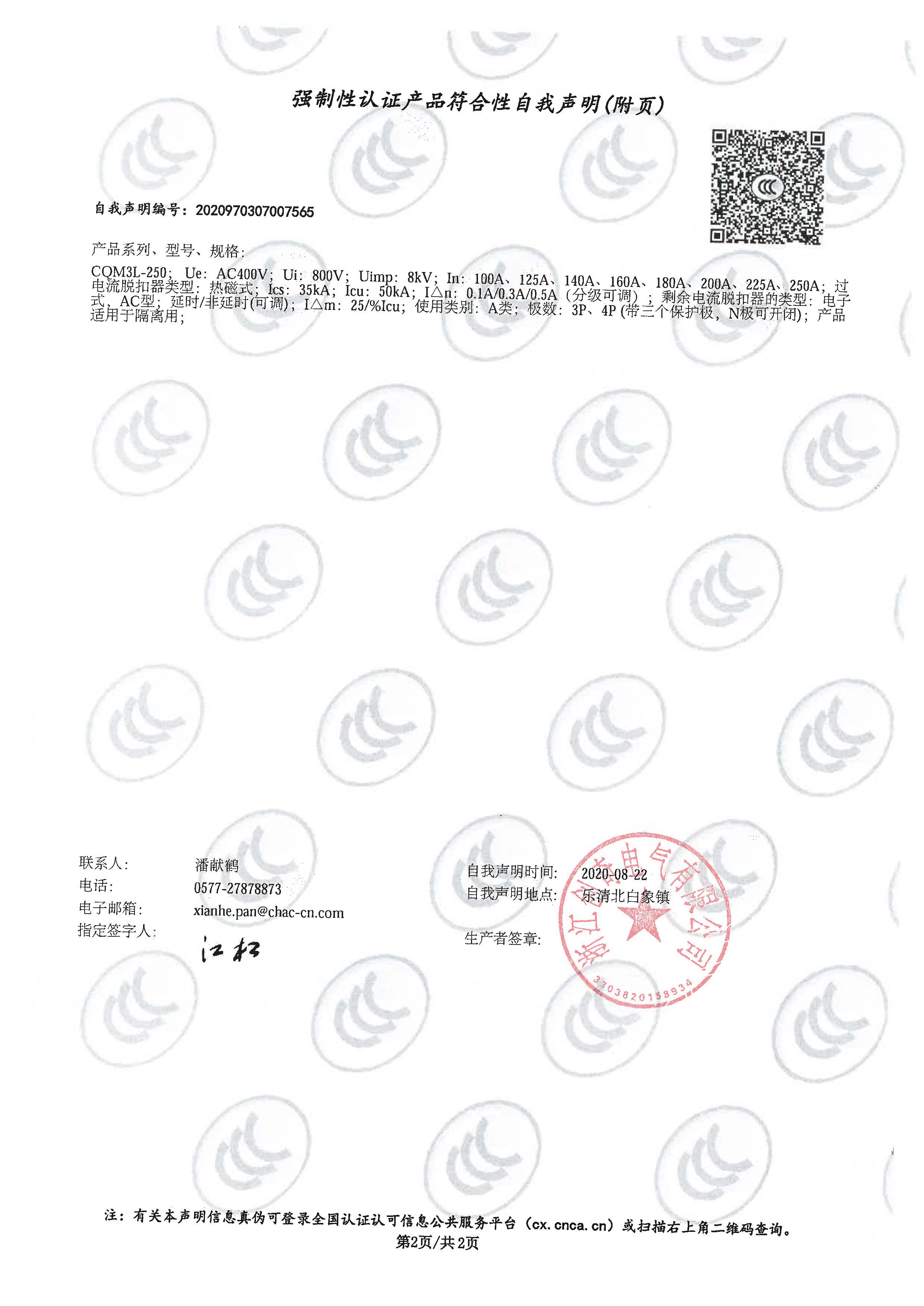

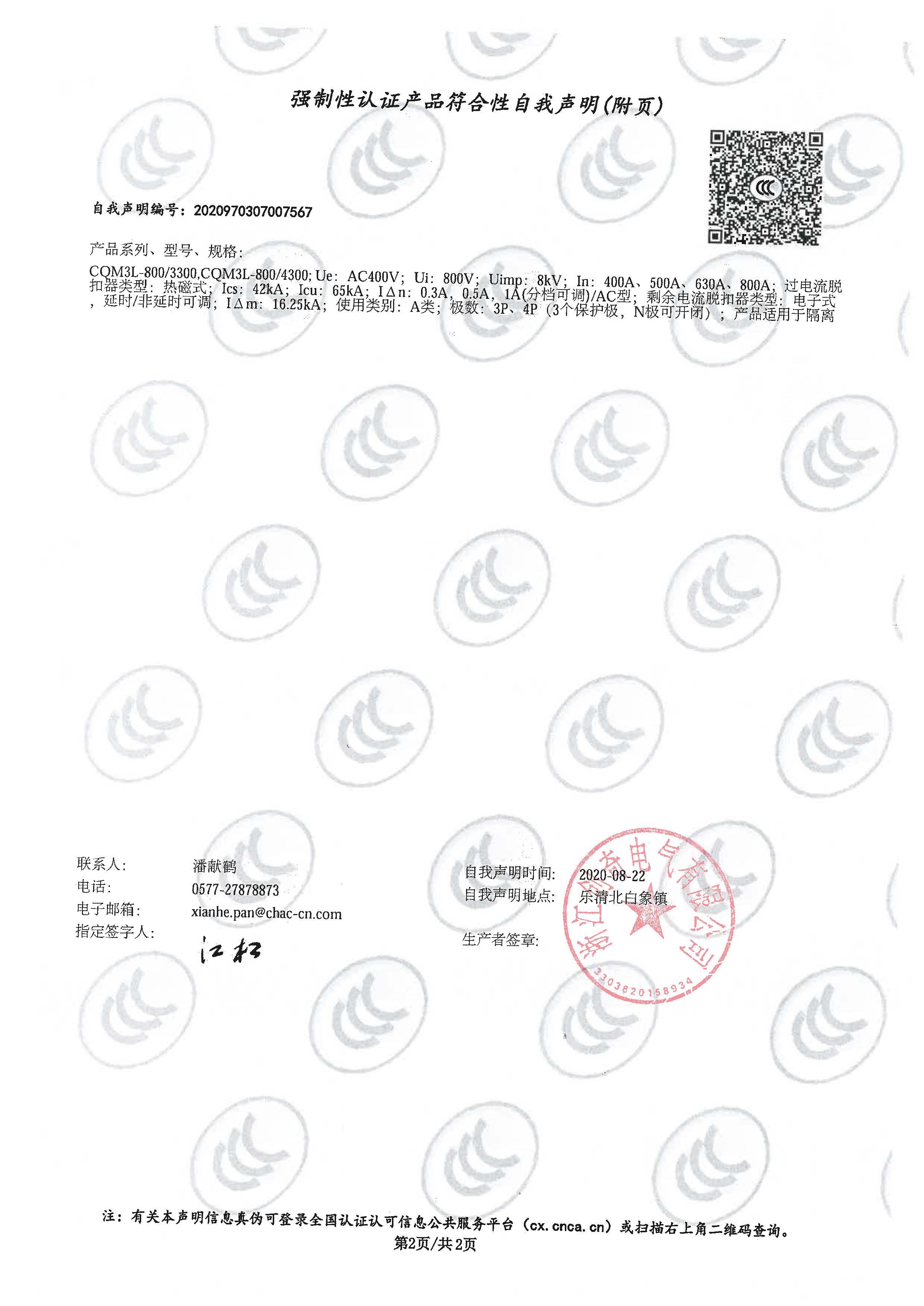

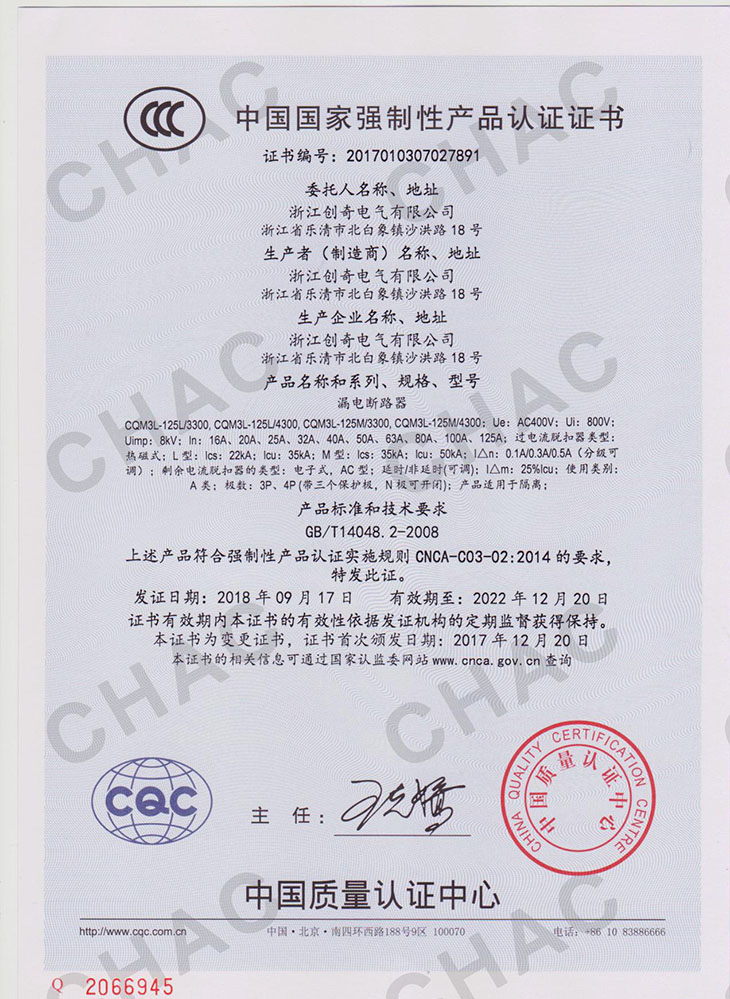

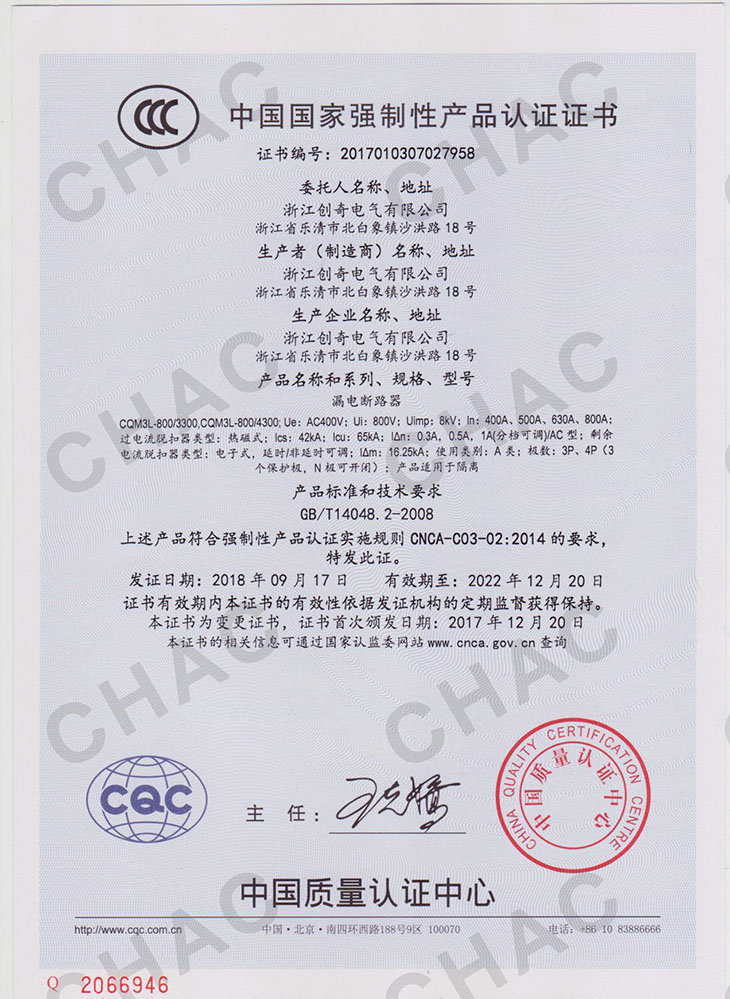

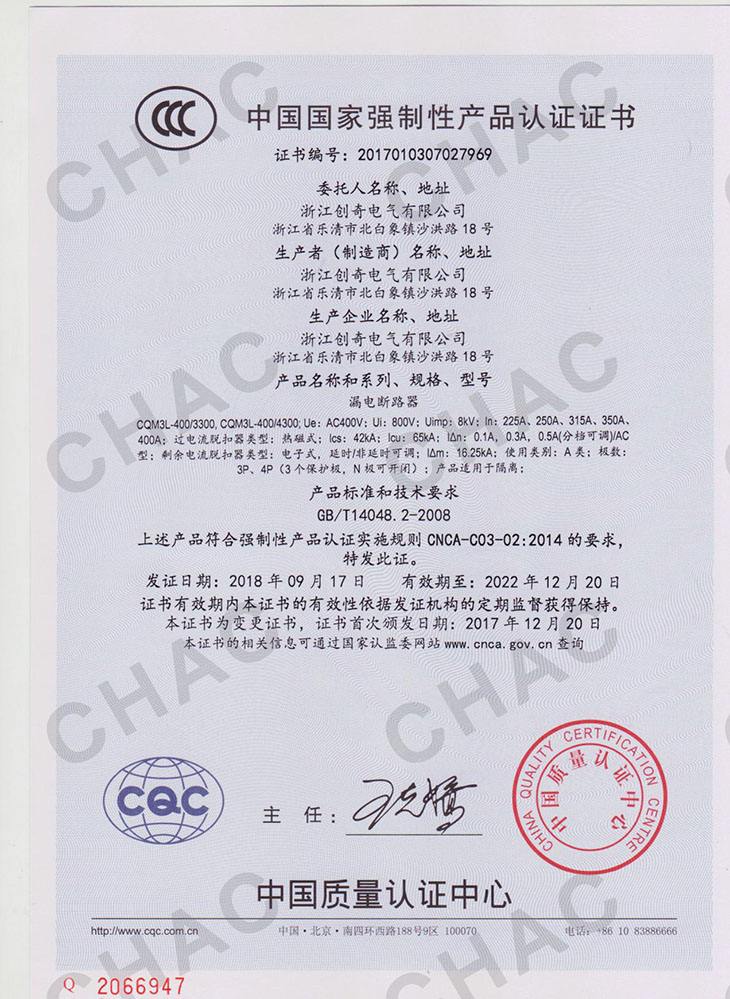

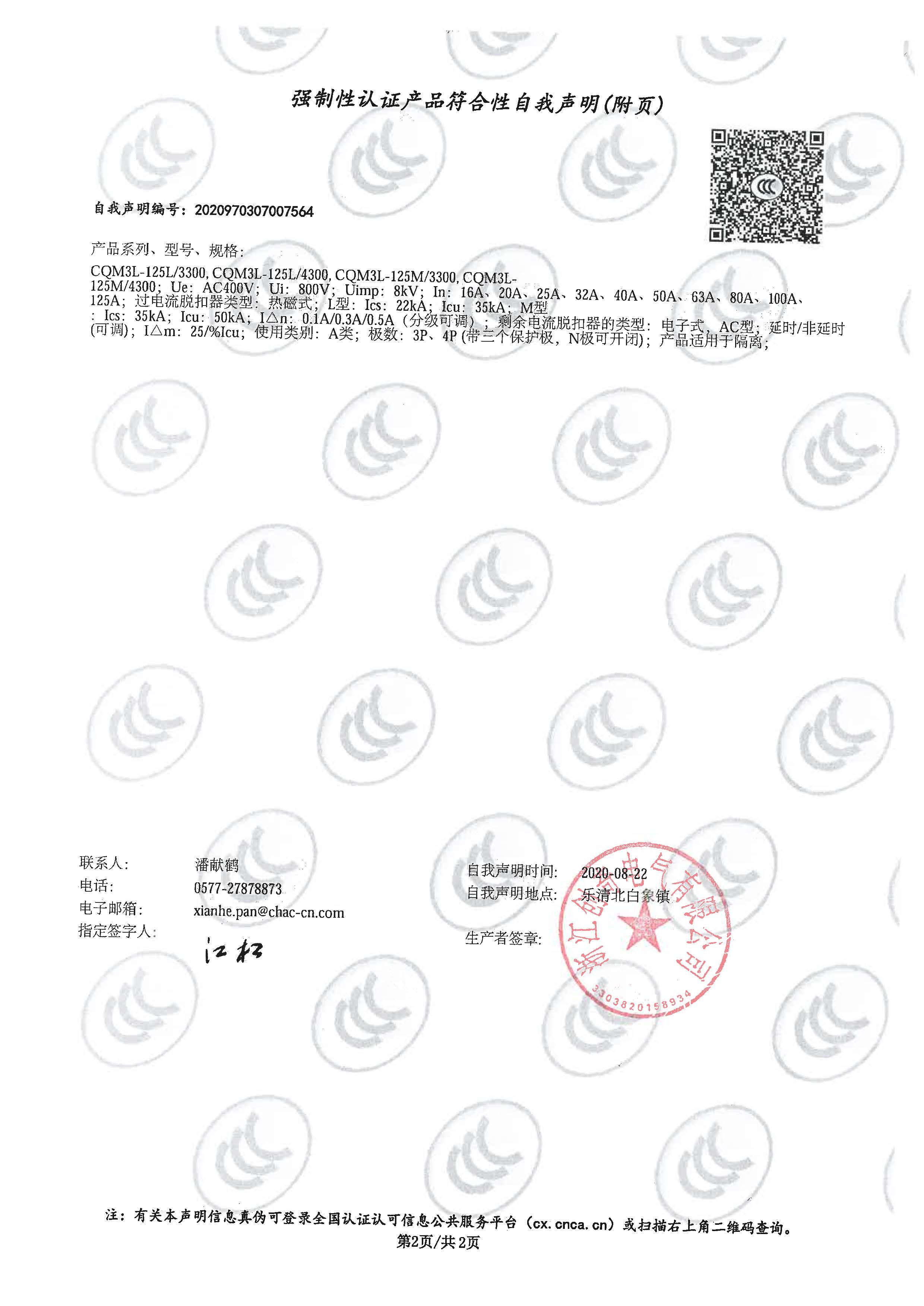

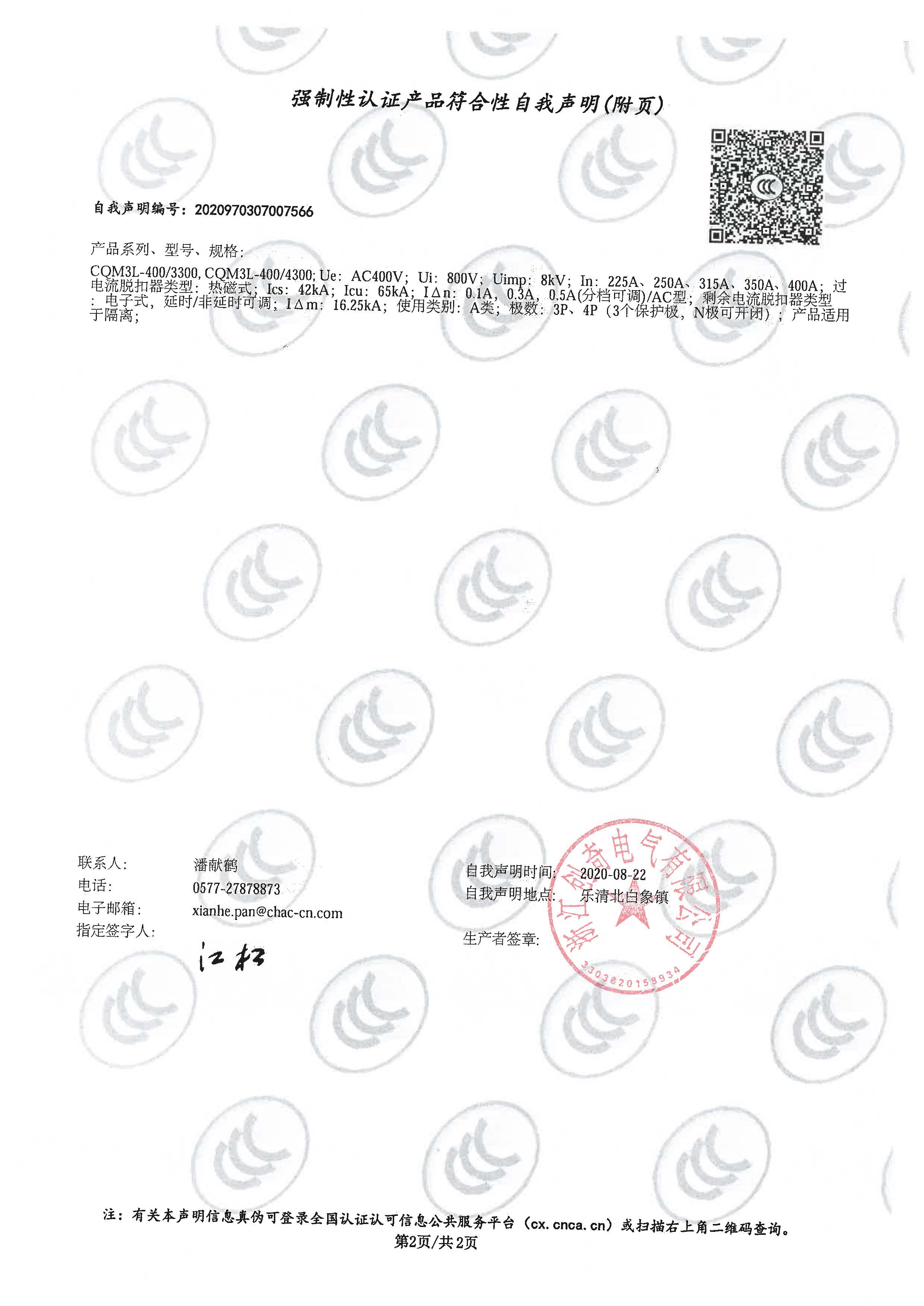

斷路器可帶漏電報警不脫扣模塊，避免停電造成重大損失。該斷路器具有體積小、分?jǐn)喔?、飛弧短、抗振動等特點。斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。 本斷路器具有隔離功能，其相應的符號為：斷路器符合GB/T14048.2 標準要求。

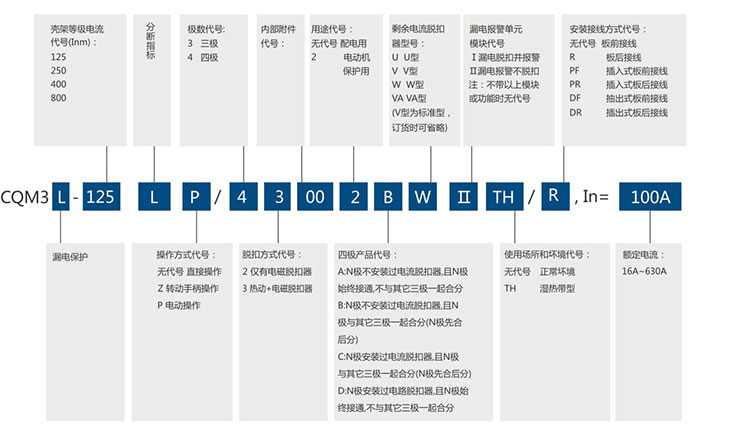

2 產品型號選型
舉例：如訂CQM3L-100,四級，額定電流為80A并帶電動操作機構及輔助開關，N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分，板前接線5只，即寫為訂CQM3L-100P/4320A 80A 5只。

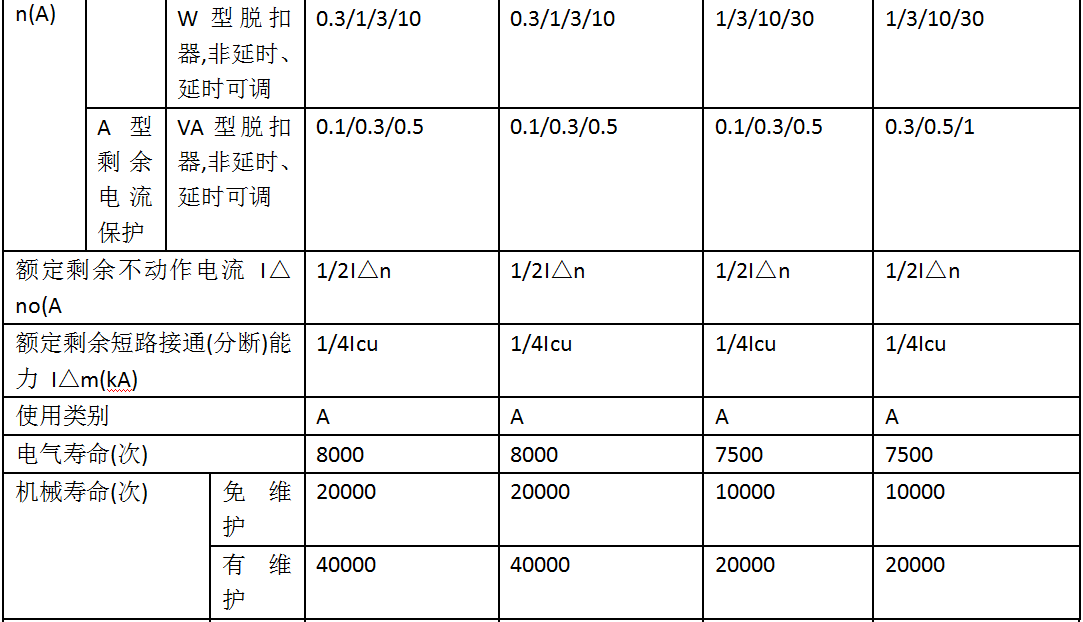

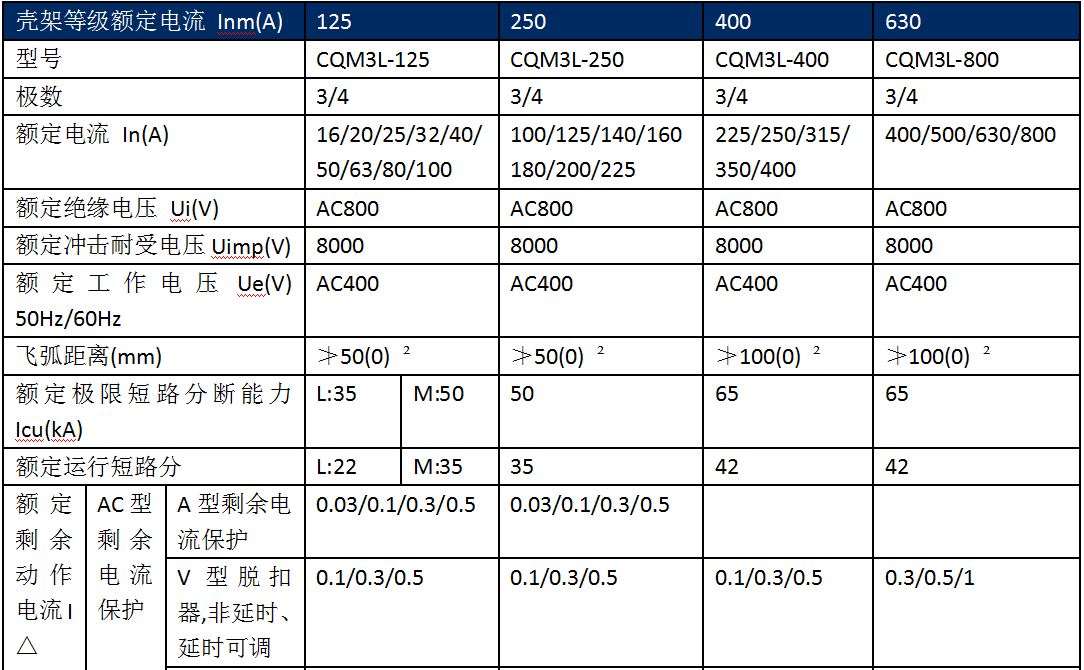

3 主要技術性能指標
注：1: 根據GB14048.1術語“壽命”表示電器在修理或更換部件前完成的操作循環次數的概率。
2: 分別選裝高為6mm(CQM3L-100)、7.5mm(CQM3L-225)、9.3mm(CQM3L-400)、9.5mm(CQM3L-630)的零飛弧罩，實現零飛弧。
3: 本系列三極斷路器接三相負載時，負載不能帶中性線，包括取自斷路器負載端的負載控制回路電源也不能帶中性線，否則該斷路器會產生誤動作。
4: 本系列三極和四極斷路器接單相負載時，相線接A極，中性線接C極，不要接B極

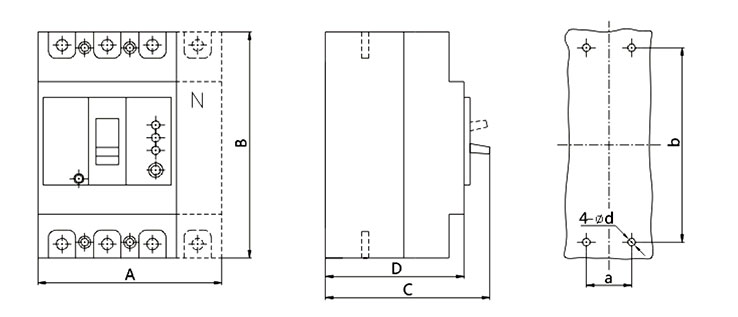

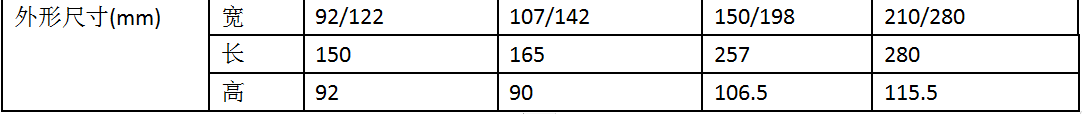

| 型號 | 級數 | 外形尺寸 | 安裝尺寸 | |||||
| A | B | C | D | a | b | φd | ||
| CQM3L-125 | 3 | 92 | 150 | 110 | 92 | 30 | 129 | 4.5 |
| 4 | 122 | 60 | ||||||
| CQM3L-250 | 3 | 107 | 165 | 110 | 90 | 35 | 126 | 4.5 |
| 4 | 142 | 70 | ||||||
| CQM3L-400 | 3 | 150 | 257 | 146.5 | 106.5 | 44 | 194 | 7 |
| 4 | 198 | 94 | ||||||
| CQM3L-800 | 3 | 210 | 280 | 155 | 115.5 | 70 | 243 | 7 |
| 4 | 280 | 140 | ||||||
