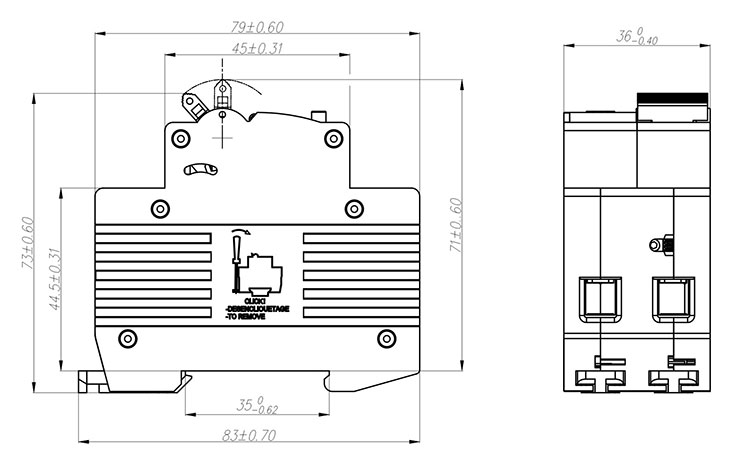

CQB5Ln-63R 漏電保護斷路器
1 適用范圍
CQB5Ln系列漏電斷路器用于交流50Hz，額定電流至63A，額定電壓230V的單相住宅線路中，對電氣線路具有過載、短路保護作用；同時當人身觸電或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全；也可以在正常情況下作為線路的不頻繁轉換之用，斷路器適用于工業、商業、商層和民用住宅等各種場合。
產品符合GB 16917.1和IEC 61009-1標準。

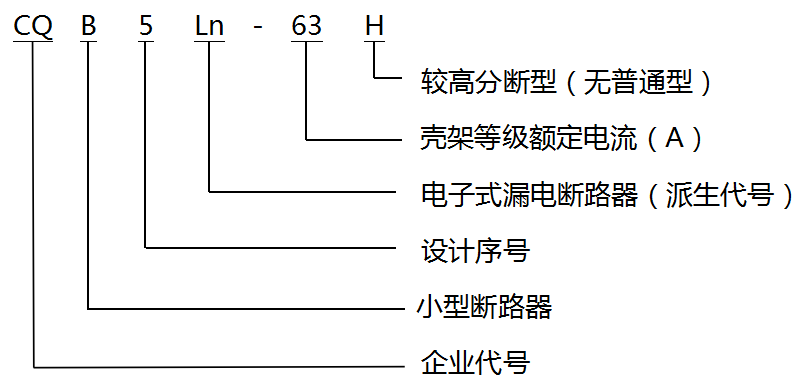

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB5Ln-63；
b)脫扣類型，如B型、C型、D型；
c)額定電流，如16A、20A、25A；
d)額定剩余動作電流，如30mA、100mA;
e)訂貨數量，如100臺
如訂購CQB5Ln-63 C16 30mA 100只
4 主要參數及技術性能
表1 主要參數
| 技術參數項目 | 參數值 |
| 額定電壓(V) | 230V~ |
| 額定電流(A) | 6、10、16、20、25、32、40、50、60、63 |
| 額定剩余動作電流lrn (mA) | 10、30、50、75、100、300 |
| 額定剩余不動作電流lrno(mA) | 0.5 lrn |
| 極數 | 2P |
| 額定短路分斷能力lcu(A) | 4500/6000 |
| 額定剩余接通和分斷能力lr m(A) | 630A |
| 剩余電流動作分斷時間 | 見表2 |
| 過電流保護特性 | 見表3 |
| 機械電氣壽命(次) | 機械壽命：4000 ； 電氣壽命：2000 |
| 污染等級 | Ⅱ |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ、Ⅲ |
表2 剩余電流動作的分段時間表
| ln (A) | lrn (mA) | 剩余電流等于下列值時最大分斷時間 | ||||
| lrn | 2lrn | 5lrn | 10lrn | lrtb | ||
| 6~63 | 10~300 | 0.1 | 0.1 | 0.04 | 0.04 | 0.04 |

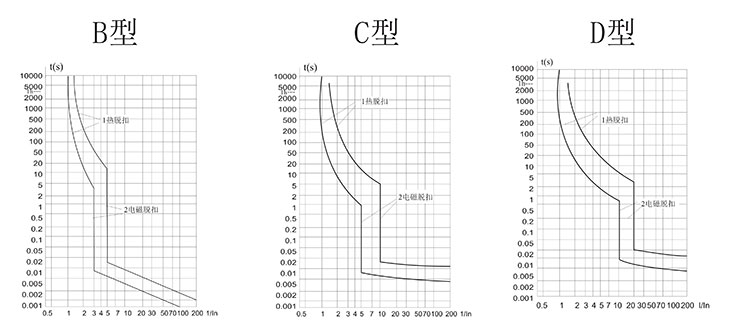

表3 過電流保護特性
| 額定電流 | 試驗電流 | 起始狀態 | 約定時間 | 預期結果 | 備注 |
| 6~63A | 1.13In | 冷態 | t≤1h | 不脫扣 | |
| 6~63A | 1.45In | 緊接著試驗 | t＜1h | 脫扣 | 電流在5秒內穩定地增加 |
| 6~63A | 2.55In | 冷態 |
1s＜t＜60s(In≤32A) 1s＜t＜120s(In＞32A) |
脫扣 | |
| 6~63A |
3In 5In 10In 16 In |
冷態 | t≤0.1s | 不脫扣 | B型 |
| 5In | t＜0.1s | 脫扣 | |||
| 5In | t≤0.1s | 不脫扣 | C型 | ||
| 10In | t＜0.1s | 脫扣 | |||
| 10In | t≤0.1s | 不脫扣 | D型 | ||
| 20In | t＜0.1s | 脫扣 |
5 正常工作條件和安裝條件
5.1 周圍空氣溫度
周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。
5.2 海拔高度
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
5.4 安裝條件
安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
6導線要求及銅導線截面積
| 額定電流（A） | 標稱銅導線截面積（mm2） |
| 10及以下 | 1.5 |
| 10~20 | 2.5 |
| 20~25 | 4 |
| 25~32 | 6 |
| 32~50 | 10 |
| 50~63 | 16 |
